环境国际公约履约大楼（简称：履约大楼）是北京市首个获得国家绿色建筑运行标识的项目，它位于北京市西城区西直门与新街口豁口之间的北草厂路交口处的桃园危改小区H3地块，北临北二环主路，南侧为后英房胡同，是环境保护部环境保护对外合作中心利用国际无偿援助资金开展的建设项目。项目从设计到建设，以及后期运营各个阶段都以就“卓越设计，卓越技术，卓越环保”三项原则为指导，坚持践行“绿色、低碳”可持续发展的绿色节能理念。项目于2010年成功通过国家住房与城乡建设部绿色建筑示范工程验收并获得了绿色建筑三星认证。
工程概况
履约大楼采用框架剪力墙混合结构体系，总建筑面积为30191平方米，其中地上为钢结构，建筑面积为22153 平方米；地下为框架钢筋混凝土结构，建筑面积为8038平方米；地上9层，地下2层，檐口高36米。履约大楼的一、二层为公共区域，层高均为4.8米，为对外
合作中心内部以及外来工作人员使用的接待、会议及技术展示等服务区域；三～八层为综合办公区，层高3.67米，九层为综合办公区及健身房，层高为3.58米；每层分为东西两个办公组团，保证房间净高为2.7米，走道净高2.4米；并结合东西内庭以及中部生动的双层挑高空间，创造一个环境舒适、景观幽雅的办公环境。
3.1 节地与室外环境

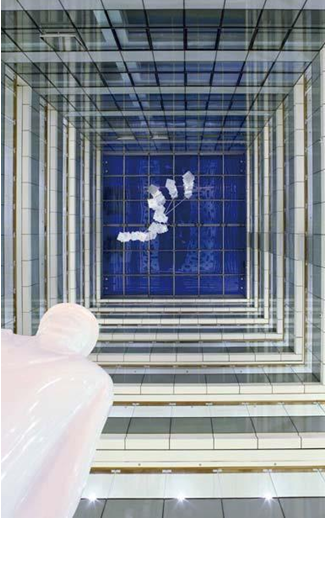

履约大楼综合采用了多项节能环保技术的绿色实践：包括建筑一体化遮阳，建筑南侧里面运用具有金属木纹肌理的幕墙和带有遮阳措施的双层隔热玻璃幕墙，结合灵活流畅的曲面造型，创造了一个轻松和谐的建筑造型。高效的围护结构，东西双中庭及中庭追光系统有效实现自然通风与采光设计。建筑东南侧外立面有外遮阳结构，有效阻挡了对周围建筑造成光污染，并且建筑外窗选用了隔热反射L o w-e玻璃幕墙，不影响周围居住建筑的日照要求。
绿化采用了乡土植物，采取乔灌草分层绿化相结合种植形成景观群落，并结合景观设置雨水调节池，考虑雨水入渗的一体化设计，同时在雨水调节池内部充填鹅卵石等以保证冬季的景观效果，整体外环境效果十分丰富。其室外透水地面混凝土植草砖：225m2；草坪、绿化带：1778m2；雨水收集池：279m2，总计2282m2，室外地面面积：4103m2，室外透水地面面积比：56％。履约大楼毗邻西直门地铁站，交通十分便利。基地交通组织车流流向为逆时针，仅在西侧设置一个机动车出入口，东侧地下车库入口处设置回车场地，机动车由此处回车进入地下车库，地下车库流线与地面流线一致。办公人流主要由建筑物中部及南北两侧人流出入口出入，自行车出入口设置在基地南侧，直接连通基地西南侧的自行车停车场地。交通组织上，简捷明确符合办公建筑的交通特点要求。本项目合理开发利用了地下空间，建筑地下建筑面积为7665平方米，建筑占地面积2651平方米，地下建筑面积与建筑占地面积之比为：2.89%，地下空间主要包括：车库、员工餐厅、设备机房、物业办公用房等。履约大楼建筑外围护设计符合北京市《公共建筑节能设计标准》地方标准，对外围护结构做了如下几点“气候应对化”策略：1）小窗墙比，合理应用透明幕墙。建筑窗墙比南向0.36、东向0.32、西向0.34、北向0.29，总窗墙比为0.33。同时，屋顶合理进行天窗设计，屋顶天窗透明部分与屋面总面积之比为0.09。2）提高建筑保温隔热性能。、
22
AN LI FEN XI
建筑屋顶采用70m m厚挤塑板保温传热系数0.4W/(m2·K)，主体外墙(包括非透明幕墙部分)采用200m m厚防火岩棉保温板，传热系数为0.41W/(m2·K)，屋顶天窗玻璃采用9.52+16Ar(氩气)+9.52中空Low—E 玻璃，内外层均为4+1.52+4 夹胶玻璃；外门窗、玻璃幕墙采用10(或者8m m厚)+16A r(氩气)+9.52(4+1.52+4夹胶玻璃)中空L o w-E玻璃，考虑窗框折减后传热系数为1.7 W/(m2·K)；中空Low—E 玻璃的可见光透射率不小于58％，可见光反射率不大于18％，遮阳系数小于
0.5 。
南、北主入口设置旋转门，保证建筑的密闭效果， 以减少能源消耗。幕墙气密性达到国家标准《建筑幕墙》中3 级要求。
3.2 节能与能源管理

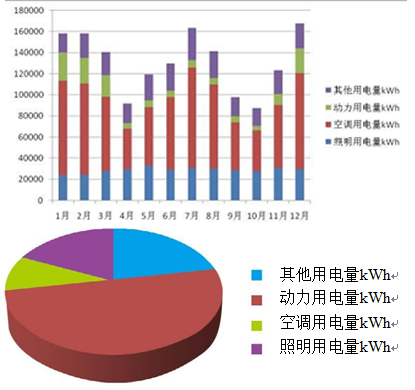

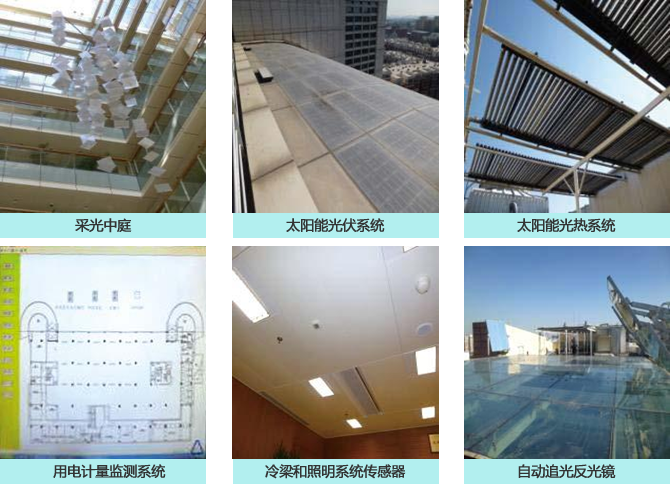

本项目的冷源系统采用了高性能三级压缩离心式制冷机组，空调末端采用温湿度独立控制的冷梁加新风系统，输送系统设置的风机与水泵均加装了变频装置以降低输送能耗。空调系统配有D R I排风全热回收转轮，以提高热回收效率。本项目的室内照明系统采用了照度传感器和人员动作传感器耦合的控制方式，同时设有中庭及地下食堂采光天窗，屋顶位置安装自动追光反射镜，均实现充分自然采光降低建筑的照明能耗。本项目采用了太阳能热水系统和太阳能光电系统。太阳能热水系统采用真空管架设于屋面，太阳能光伏系统采用与建筑一体化的形式设置于南向幕墙。根据2012年电耗数据进行统计，本项目年空调和照明系统运行电耗分别为27.1 kWh/m2和11.5 kWh/m2。
3.3 节水与水资源利用
本项目所有卫生器具及厨房用水器具均采用节水器

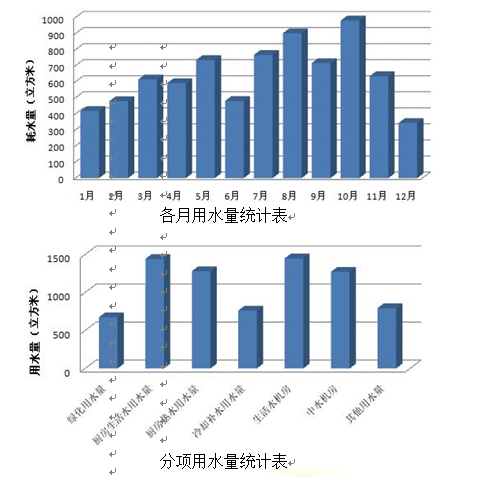

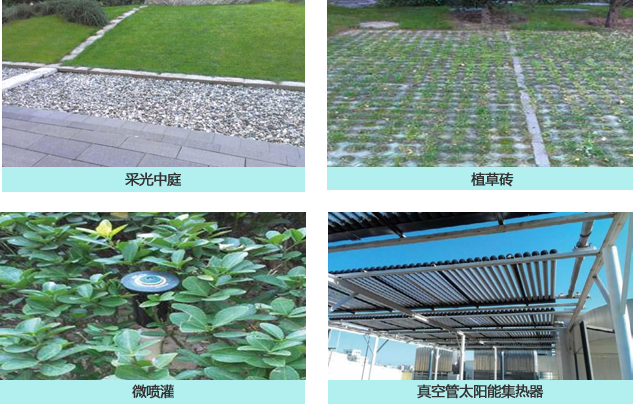

具，在室外停车位设置植草砖增强雨水入渗，同时结合室外景观设置了雨水渗透池来增强雨水入渗。本项目在室外绿化、室内餐饮厨房、生活热水、冷却补水等用水计量指标处均设置了水表，水表设置齐全。本项目室外绿化灌溉采用微喷灌，同时采用太阳能热水系统制备生活热水，供卫生间及餐饮厨房使用。本项目全年用水量为7672吨，单月用水量见下表，同时对本项目各单项用水指标进行了计量统计见下表。本项目节水技术图片见下图。
3.4节材与材料资源管理
本项目主体结构建设所用混凝土全部采用预拌混凝土，减少了对施工现场的污染，地上部分主体结构采用钢框架结构，大大降低了楼体结构重量，增加了可再循环材料的利用。本项目大量应用本地化建筑材料，绝大部分材料均来自于北京。建筑室外实体幕墙采用蜂窝铝复合大理石板，具有材料重量轻，节省结构钢材及石材用量，减少环境破坏等效果。
3.5室内环境质量
本项目坐北朝南，北临北二环主路，南部为住宅小区，东西侧均为办公大楼，充分考虑到室内声环境与抵挡冬季寒风的要求，本建筑北立面在满足采光要求的前提下尽可能的封闭，南立面尽可能的开敞，最大限度自然通风采光，经过现场实测，本项目的室内噪声以及室内照度均满足规范要求。本项目在办公室内设有二氧化碳浓度监控系统，且室内二氧化碳浓度与新风联动，实现了二氧化碳浓度超标时对新风量的增大送入。本项目同时设有外遮阳系统和内遮阳系统，可人为进行手动控制室内遮阳程度，控制方式灵活简单且这样系统运行状况良好。
3.6运营管理
本项目的物业管理具有完善的运行管理制度，并且管理制度及记录完备，包括节能、节材、节水、绿化等方面。本项目物业管理公司通过了I S O14001环境管理体系认证。本建筑的空调系统定期由专门公司进行清洗。建筑设备自控系统运行正常，监控运行参数齐全，物业人员定期对建筑运行参数及能耗进行分析以实现系统优化运行与低能耗运行。
小结
国际环境公约履约大楼地处北二环，属北京市的人口稠密地区，设计采用了意大利的先进设计理念，别具一格，建筑物的配套设施、设备以及场地布局合理，具有较高的综合示范价值。该项目从方案论证直至建造运行的全过程，始终围绕着“环保、节能、可
持续发展”这条主线 ，坚持 “以人为本” 的开发理念，使得该项目具有绿色建筑示范性。而且项目采用了多项节能环保新措施，应用了多项节能环保建筑材料，对于在我国推广使用高效节能建筑产品，以及降低我们建筑业的能耗，起到了示范带头作用，对节能减排意义重大
