金亨科普|水平面与倾斜面上辐射量的比较
时间:2019-09-05 来源:德州金亨新能源
分享到

       上篇计算的辐照量都是指水平面上接收到的太阳辐射。实际使用中,集热器多是倾斜安放的≠0°),因此,下面将讨论如何将水平面上的辐射量转换为倾斜平面的。

       图1-17分别表示出直射辐射在水平面和倾斜面上的入射角,水平面上的入射角为θz,倾斜面上的入射角为θ斜面和水平面上接收到的直射辐照量之比,称为修正因子Rb

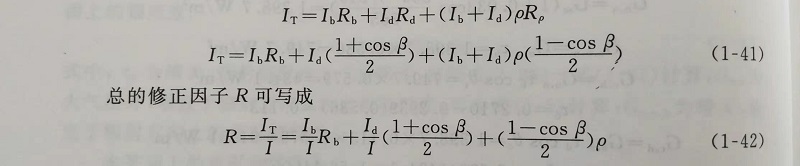

       一般而言,集热器既能接受直射辐射,又能接受散射辐射(包括来自太阳的散射和太阳照到地面反射回来的散射两个部分),直射辐射转换时有个修正因子Rb,对于散射辐射也分别有修正因子Rd和Rρ

       假设集热器倾斜角为β,散射辐射是各向同性的,集热器对天空的可见因子为(1+cosβ)/2,也是对太阳散射的修正因子Rd。集热面对地面的可见因子(1-cosβ)/2,也就是对地面反射的修正因子Rρ


式中,ρ为地面反射率,普通地面为0.2,积雪时可取0.7。
