王艳霞:泳池热泵产品非北美地区安规和能效介绍
时间:2016-04-20 来源:IMSIA国际金属太阳能产业联盟
分享到







王艳霞:泳池热泵产品非北美地区安规和能效介绍

发言人:Intertek天祥集团工程师王艳霞



很感谢国际金属太阳能联盟给我这么一次机会,能和大家一起交流。我这个PPT的重点是热泵,但是考虑到很多企业是太阳能的企业,所以我会穿插地讲一下太阳能的要求。整个PPT的内容相对比较长,因为涉及到很多测试的细节,我可能就不太重点的去讲了,我主要把各个国家的要求给大家具体说一下。



先简单说一下我的出处吧,我本人姓王叫王艳霞,来自Intertek广州实验室。简单介绍一下我们公司,很多公司像皇明都是我们的合作伙伴。我们是一个第三方的质量服务机构,属于伦敦上市的一家公司,英国富时100强单位,在100多个国家大概有超过1000家的实验室,员工接近4万人。我们起源于爱迪生的电灯实验室,是进入中国的第一家外资第三方检测机构。在中国目前有超过40几个城市100多家实验室,员工接近1万人。




今天我们的主题会分安规和能效两个部分,主要针对空气源热泵,但太阳能我也会稍微穿插一点东西。





我们先看这图,安规对空气源热泵有一个市场准入的认证要求,我们从左往右看,首先是欧盟地区,欧盟地区空气源热泵是大家比较熟悉的,LVD和EMC的指令,还有一个ErP的指令,这个我后续会讲到。大家应该都知道中国空气源安规是CCC,对于太阳能就是金太阳。到了澳大利亚新西兰地区,空气源热泵还有太阳能都是这两个,一个是Water Mark,一个是Standard Mark。Water Mark如果是供卫生用水,一般要做L1的等级。北美ETL和UL,ETL是我们Intertek自己的一个安规,是电安规最基本的要求。说到能效,就是要做Standard Mark,作为你能效等级的认证。

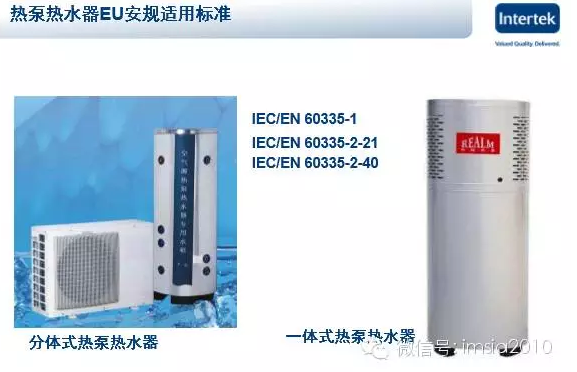

空气源热泵常见热水器的分类包括分体式热泵热水器和一体式热泵热水器,还有今天讲到的泳池机,它适用的安规的标准是IEC/EN 60335-1,IEC/EN 60335-2-21,IEC/EN 60335-2-40。因为它不带水箱 IEC/EN 60335-2-21是针对这种除热水箱,对于太阳能也是一样的,太阳能如果产品里面带有电加热,就必须同时满足IEC/EN 60335-2-21的标准,不管是欧盟还是澳大利亚新西兰地区都是要满足这个标准的。泳池机如果没有水箱,我们只要满足IEC/EN 60335-2-40的标准要求就可以。






其实大家可以注意到,如果对安规有一些了解的话,会发现IEC/EN 60335-2-40跟空调机的标准要求是一样的。还有三个相关的比较重要的标准,IEC/EN 60335-2-34、ISO5149和EN60529。IEC/EN 60335-2-34是针对压缩机的,这种情况,如果产品本身是压力空气源热泵,我们会检查,压缩机本身没有认证的话,我们就按照IEC/EN 60335-2-34进行压缩机的评估。所以一般情况下,我们会建议压缩机已经做过认证的。ISO5149是对制冷系统的一个安全要求,我们会根据这个标准去检查产品设计,还有操作使用的问题。EN60529这个标准大家应该比较熟悉,我们讲防水等级,IPX几,就是从这个标准引出来的,这个是对产品外壳结构的要求。






给大家提供一些欧盟地区的电源供应信息,一般我们去欧盟名牌上标示的都是220到240之间,大家要特别注意的就是菲律宾地区的电源频率是60赫兹的,这就是我们现今的选择,一般是要根据我们额定电流,看电流多大,而这个电流是根据我们的测试测出来的。所以在这个地方我们就要考虑厂家宣称的额定电流和我们实测的偏差要求的可接受值。大家可以关注一下,我们一般对于热泵都会大于300瓦的,这个一般都是在15%,才可以被接受。我们一般测出来结果会给客户一个参考。

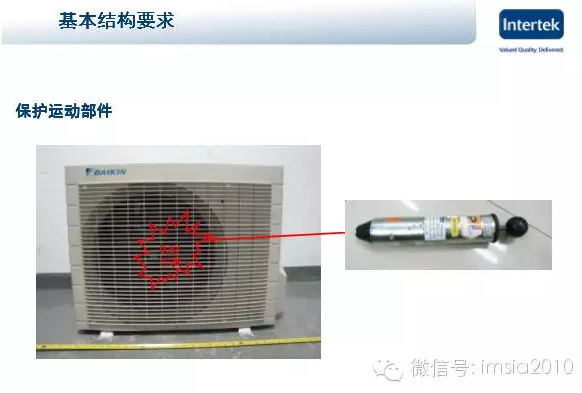

这个就是产品的一些基本结构的安全要求,我们不重点讲解了,看一下你的外壳能不能接触一些运动部件,还有一些带电部件。这个是空调外机,空调外机会有一个感温探头,按照我们的安规要求,其实你的感温探头裸露在外面是不安全的,因为感温探头一般都是和电路板连接在一起的,如果你的电路板没有做隔离的话,虽然是弱电但是如果说你没有隔离,就等于接触了强电部分,所以我们一般要求感温探头是要做一个绝缘保护的。




我们做了一个考虑外壳可靠性的撞击测试。一般我们水箱里面会加一个电加热控制器,一定要记得,要看一下里面有没有证书,一定要有符合的证书才能满足这几个国家的要求,而且这个全机断开你不能只是断开一个火线,一定要一起断开的。




我们挑选了几个比较常规的测试,正常的温度测试,大概是1.15倍的额定电压,我们会根据标准要求选择布点,测试它的温度是不是稳定,看温度会不会超过标准要求。




值得注意的对于我们电热水器一般在做正常温度测试的时候,在温度剂冻住之前,会大概放1/4的水,温度测试以后会进行一个鉴定电流和电机强度的测试。






重点给大家说一下非正常测试,很多时候我们会通过工程师的判断,去判定产品在使用过程中可能会出现的非正常,根据这种情况去进行的测试就是非正常测试。比如空气源热泵的风扇,我们会进行电机转子的补转,可能会考虑到在实际的使用过程中,如果电机堵转了会产生什么样结果。如果压缩机本身没有认证的话,我们还要进行压缩机的堵转测试。如果你是杂交电的话,我们要进行电器强度测试。还有空调外机或者是热泵的外机如果被刮过来的东西给堵住了怎么办。而且,缺水的时候,断水的时候都要进行测试的。其实测试还是蛮严酷的。




堵转一般进行15天,15天以后进行接入电流的测试。这个就是我刚才讲的限制进风的测试,全部堵住。这是考虑电路板的电源之间的开路短路的测试,这个就是做水压试验,做水压试验对于水箱我们是用2倍额的压力,在欧洲当地会要求水箱要通过25万次的疲劳测试,我刚才看到我们的资料,我们迈能做的是26万次了,要求更严格一点。







这就是整个产品会涉及到的一些零部件,这些都是比较重要的零部件,我们是要进行受控的。比如说,做了认证以后,我们后续电厂会去监控这些东西。强制产品本身这些元器件是一定要有认证的。大家如果有比较具体的技术性问题,可以和我们联系。


我再补充一点太阳能安规的要求,其实太阳能标准中的安规、常规性能和热性能是在一起的,相对来说太阳能产品大家比较熟知,北美还有欧洲都统一了IS9806集热器的标准。澳大利亚相对复杂一些,很多国内厂家可能去澳洲市场不是太多,因为它本身要求也比较多,它需要你做两个Mark,还必须带辅助加热。要么带电,要么带热气。辅助加热以后,我们还要进行一个STC的计算,这个STC计算也和我们到当地安装拿补贴状况有关系。如果带电的话基本上都按照刚才我提到的IEC/EN 60335-2-21那个标准来进行测试。



下面我们介绍一下泳池热泵产品的能效要求,这个是两个ERP指令,是2013年9月26号公布的,包括No.811/2013、No. 812/2013、No.813/2013、No.814/2013四个指令。其中No.811/2013和No.813/2013就是针对我们今天的主题,泳池加热泳池机,还有我在上面提到的空气加热器,组合式加热器。No.812/2013和No.814/2013针对我们常见的空气源热泵热水器,太阳能热水器,燃气热水器。我们今天重点就讲一下No.811/2013和No.813/2013的空气加热器和组合加热器和泳池机。其实也就是我们空气源热泵里面的制热式热水器,它的适用标准就是EN 14825:2013,同时还有一个噪音的要求,是采用EN 12102:2013进行测试的。










这个ERP和ErP是不同的,ErP是分阶段推行的,从去年9月26号开始已经正式开始实施了,泳池低温热泵这里能效100%和我们两个COP有什么关系呢?这个是使用了一个换算,和我们平时讲的COP是不一样的概念。大概就相当于一般的COP除上一个2.5,属于一个大概的值,它两个还有其他的系数相关,但是大家可以大概看一下,也就是对于我们低温热泵,第一个阶段要大于100%,第二个阶段就到110%。



如果说我们厂家有涉及到这种产品出口的话,可以关注一下这个信息,对于最大声功率级,它分为产品的室内测和室外测。如果你产品本身是室内安装的话,我们一般就是65分贝。还有噪音是有分区别,这个声音的同行可能比较了解一点。

能效标签Energy Labelling和ERP是有一点区别。ERP是个最低要求,你在我这个市场安装使用的话,你必须得满足能效的要求。Energy Labelling你这个产品都已经达到这个最低要求了,我的效率值还更高,那就做一个Energy Labelling,就是分等级的,就和我们中国能效标签是一个意思。



从2015年9月26号以后,等于是从A++~G等级,从2019年以后就是A++~D等级。标签上显示了供应商名称或商标、产品型号、中温和低温应用的空间加热功能、季节空间加热能效等级、而定热输出功率、三种温区的欧洲温度地图声功率级。



好,就说到这里,谢谢大家!
