一些企业为偷工减料，在支架板材上多处掏洞

　　安徽芜湖被台风吹得摇摇欲坠的太阳能热水器

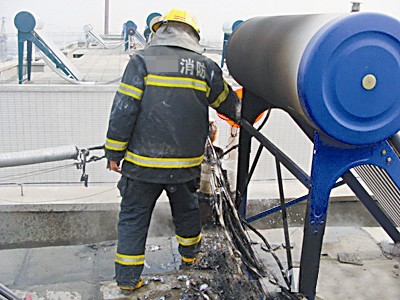

　　太阳能热水器发生火灾多由于选用劣质防冻带所致

“海葵”走了，“启德”又来了，在一次次的台风袭击下，太阳能热水器成了“墙头草”，一片片的随风而倒。其实不只是台风期间，平时遇到稍大点儿的风雨也常常会有太阳能热水器趴下。这不禁让人对太阳能热水器的质量担忧。其实，太阳能热水器的质量问题在行业内已是公开的秘密，但历经多年却始终没有改观。为何一次次风雨过后总难见太阳能热水器坚强的身影呢?

问题集中业内心知肚明

近日，沈阳市一部安装在居民楼顶楼的太阳能热水器被一阵大风掀落，掉落到地面。热水器的主人车先生说，事发时间是在上午10点左右，“我当时正巧在家，感觉楼上有东西掉下去了，到阳台往下一看，居然是我家的热水器。所幸热水器没有砸到人。”车先生说，直到热水器被风掀落，他才发现热水器是用一根比电话线略粗的钢丝绳固定的，支架也很单薄，“钢丝绳都锈得差不多了，能不出事吗?”

而南京肖先生家的太阳能热水器今夏却在楼顶神奇地“自燃”了，幸好被人及时发现才避免了一场大火。而着火原因是防冻带(电热带)连电起火。

多年来太阳能热水器引发的恶性事件不时见诸报端，总结起来问题集中在三个方面：一是支架不牢靠，热水器坠落伤人，二是涉电配件不合格引发火灾，三是内胆选材不合格致使热水器无法使用。而据知情人士介绍，太阳能热水器出现的上述问题都是偷工减料所致。像支架行业推荐标准要求太阳能支架用板材至少1.5毫米厚、100毫米宽才算合格，而一些不合格支架的板材仅有1毫米厚、60毫米-70毫米宽，这样成本是降低了，但强度也降低了。还有一些支架板材多处掏洞，俗称“省料孔”，造成支架整体强度弱，而“省料孔”处抗扭能力、抗风能力更脆弱，狂风暴雨天气，支架极易在“省料孔”处发生折裂。此外，太阳能热水器暴露在自然环境当中，每天风吹日晒，支架一定要经过防腐处理才能保证使用安全，但很多支架的防腐处理做得不彻底，喷塑层与基材结合力差，易老化、脱落，日积月累，大风一刮，支架就会在腐蚀处折断。

另据了解，很多太阳能热水器被风刮倒是因为结构造型不合理、不符合力学原理造成的。其中，有的缺乏必要的支撑和连接部件，有的没有进行有效固定，只是简单地“放”在屋顶。有的热水器支架用直径2-3毫米的铁丝一拴就算万事大吉，有的甚至连螺丝都没有，只是用水泥把支架固定在屋顶上，这样被风一刮怎么能不倒?

太阳能热水器发生火灾则多是由于选用劣质防冻带所致，其耐老化性能差、功率衰减快，很容易连电起火。而电加热导线采用普通导线，高温环境下老化过快，线体发热，线间绝缘失效，同样会连电起火。采用横截面积较小的电源线带较大的电加热负载，长时间使用易造成电线内部绝缘失效，也会连电起火。

另外还有内胆方面，目前，大部分太阳能热水器生产企业都称水箱内胆是不锈钢材质。但同样是不锈钢，不锈钢中的铬和镍含量却大不相同。好的太阳能热水器采用高铬高镍不锈钢内胆，保证了内胆坚固耐用，耐腐蚀性能强，而劣质内胆多采用劣质不锈钢，其基本不含镍，耐腐性能差，使用寿命短。此外，劣质不锈钢做成的内胆厚度也不够，只有0.2毫米-0.3毫米，很容易被锈蚀穿导致漏水。

毛病已久多年积习难改

2009年河南、安徽、江苏等地相继遭遇狂风暴雨袭击，这些地方的部分太阳能热水器出现了支架严重扭曲、变形甚至整机坍塌现象。当时有经销商统计，被大风雨吹垮的太阳能热水器超过20%。

2010年，安徽寿县被12级台风袭击。台风过后很多屋顶一片狼藉，有些屋顶上七零八落地散落着一些太阳能热水器和零件。在一农户家的屋顶上，太阳能热水器的支架只有一条腿还固定着，其余的腿都已经离开地面，而本应被架在空中的大水箱却倒在屋顶上。

大风过后有不少热水器倒下了，但还是有太阳能热水器屹立不倒，这说明只要质量过关，问题是可以避免的。尽管从2009年起就有企业不断呼吁提高产品质量，但质量问题却始终没有大的改观。

前瞻产业研究院太阳能热水器行业研究员赵文重指出，造成质量问题频出的原因主要在于太阳能热水器行业门槛低，导致大量企业涌入。一些企业为了达到短时间内抢占市场的目的，忽视产品质量，用低成本低价格去冲击市场。

据统计，目前全国的太阳能热水器企业达6000家，其中80%都是中小企业，甚至出现靠几个人在市场上购入部件组装起来就出售的所谓太阳能热水器生产企业，导致整个太阳能热水器行业陷入了野蛮生长状态。同时，行业的恶性竞争加剧，直接导致了低价次品充斥市场，进而严重损害了消费者的利益和消费者信心。

另外，太阳能热水器属于半成品，产品生产出来后，更大的一部分工作体现在安装与售后服务上，因此其对渠道的依赖性较强。但是，目前行业销售渠道仍存在很多问题，如经销商代理的销售渠道运行效率不高、安装不到位等，阻碍了行业的健康发展。

标准缺失造成难以监管

记者在暗访中看到，有的太阳能热水器选料十分劣质，保温用的发泡材料空隙大，很难达到保温效果。如此选材，目的只有一个，就是降成本。再加上整个行业没有一个国家强制性标准，导致产品质量良莠不齐。

有业内人士透露，用好材料，产品的性能无疑会提高，但是销售价格也会提高，而产品利润反而会降低，这在一些企业看来不划算。如电加热装置选用最好的材料可以提高安全性能100%，寿命将提高300%左右，但在制造成本上却要贵出200%左右。防冻带采用优质(聚氯乙烯高分子)绝缘外皮，铜芯与填充材料之间的厚度大于0.2毫米，填充材料为PTC，则产品安全性能将提高200%、防冻带起火的概率将降低80%左右，但成本将由此提高50%。管路采用保温管路，与水箱连接采用专用的连接装置，则出水口保温效果将提高300%，管路与水箱脱落的概率降低到0%，但单台成本会增加100元-200元。安全索采用外层耐老化的PVC涂塑层钢丝绳等优质材料，产品坠毁的概率将降低90%左右，但每台安装成本会提高30元左右。此外，各种小配件，选用优质的管件，产品断裂漏水故障率降低到0%，但成本会增加50%。

有业内人士指出，对于在风雨中倒下的太阳能热水器，人们往往认为是支架质量差造成的。但是要真正追究起来，这些得了“软骨病”的产品还不能被打上不合格产品的印章，因为针对太阳能热水器的支架强度与安装，整个行业至今还没有国家强制性标准，致使一些不良企业有机可乘。

中投顾问新能源行业研究员萧函认为，太阳能热水器市场虽潜力巨大，但问题也不少，行业统一标准形同虚设，无有效监管机制。他指出：“有关太阳能热水器的标准，国际上有45部，而国内才有36部。我们的国标问题其实不在于数量少，而在于除了9月即将实施的能效标准要强制推行之外，其余的标准都是推荐性的标准，不具备法律的约束力，太阳能热水器品质良莠不齐也就不难理解了。”
