| 类别 | 燃煤锅炉 | 燃油锅炉 | 燃气锅炉 | 电锅炉 |
| 效率 | 30% | 80% | 85% | 95% |
| 能源费用 | 工业煤： | 柴油： | 天然气： | 电： |
| 1.50元/ kg | 7.00元/kg | 4.50元/m³ | 1.00元/KWh |
1.4 太阳能集热器性能参数
集热器类型：平板型太阳能集热器；
集热器规格：2000mm×1000mm×80mm。
02 热水系统配置
| 楼号 | 每套系统水箱配置 | 太阳能系统配置 | 供热水分区 | 集热面积 | 总水量配置 |
| 员工宿舍楼（1） | 3个10m³立式承压水罐 | 236块平板型集热器 | 一区 | 472㎡ | 30m³ |
| 3个10m³立式承压水罐 | 236块平板型集热器 | 二区 | 472㎡ | 30m³ | |
| 3个10m³立式承压水罐 | 236块平板型集热器 | 三区 | 472㎡ | 30m³ | |
| 3个10m³立式承压水罐 | 236块平板型集热器 | 四区 | 472㎡ | 30m³ | |
| 3个10m³立式承压水罐 | 236块平板型集热器 | 五区 | 472㎡ | 30m³ | |
| 员工宿舍楼（2） | 3个10m³立式承压水罐 | 236块平板型集热器 | 一区 | 472㎡ | 30m³ |
| 3个10m³立式承压水罐 | 236块平板型集热器 | 二区 | 472㎡ | 30m³ | |
| 3个10m³立式承压水罐 | 236块平板型集热器 | 三区 | 472㎡ | 30m³ | |
| 合计 | 24个10m³立式承压水罐 | 1888块平板型集热器 | 共8套 | 3776㎡ | 240m³ |
03 太阳能系统运行原理图
系统功能及组成：太阳能中央热水工程由平板型太阳能集热器、空气源热泵、集热循环系统、自动补水系统、支架、储热系统、控制系统和温控系统组合而成。
太阳能热水系统运行原理图（注：此图仅为原理示意图，不表示实际连接方式）
运行原理说明
1、太阳能集热系统
当T1－T2≥7℃（可调）时，太阳能循环泵工作，集热器与储热水箱开始换热；当T1－T2＜2℃（可调）时，集热器与储热水箱之间停止换热，这样，周而复始使得储热水箱内水的温度不断升高。
2、空气源热泵系统
在15:00-22:00（可调）设定的热泵工作时间段内，当储热水箱温度T2＜50℃（可调）时，空气源热泵工作，对储热水箱内的水进行加热；当T2≥55℃（可调）时，空气源热泵停止运行；在15:00-22:00（可调）设定的热泵工作时间段外，空气源热泵不工作。
3、热水循环泵
当热水管网的热水温度T3＜42℃（可调）时，热水循环泵工作，热水管网内的低温水流入储热水箱，储热水箱内的高温水进入热水管网；当T3≥45℃（可调）时，热水循环泵停止运行，使热水管网的热水温度保持在适用的范围内。
4、过热、过压保护
1）当储热水箱温度T2≥70℃（可调）时，太阳能循环泵停止工作，集热器与储热水箱之间停止换热，T2不再升高，避免系统出现过热、防止用水点出现烫伤事故。
2)当集热器出口温度T4≥90℃（可调）时，电动阀打开（开启时间可调），系统开始进行高温保护。
3）当集热器的出口压力P≥冷水压力＋0.3Mpa（可调）时，电动阀打开，系统开始进行泄压；当集热器的出口压力P＜冷水压力＋0.25Mpa（可调）时，电动阀关闭，系统保压。避免系统出现过压，提高集热器等设备的运行可靠性，降低系统故障率，减少维护成本。
二、技术经济分析
根据经验取值年夏季天数取153天，热量使用率取60 %；年冬季天数取90天，热量使用率取100 %；年过渡季节天数取122天，热量使用率取80 %。
01 太阳能热水系统总耗热量
Q总 = Q1年夏季热水需求总热量+ Q2年冬季热水需求总热量+ Q3过渡季节日热水需求热量
= 2266994.21MJ + 4000578.02MJ + 2892269.74MJ = 9159841.97MJ
02 热水系统投资分析
2.1、太阳能集热能效与投入成本分析
2.1.1、水泵及电磁阀等年运行费用计算
本案在制热过程中需要循环泵强制运行及电磁阀件控制，耗电量及数量见下表：
表1 ： 本项目水泵一览表
| 设备名称 | 规格型号 | 数量 | 小时功率（KW） | 实际运行小时功率（KW） |
| 太阳能循环泵1 | PH-751QH | 16台 | 14.40 | 7.20 |
| 太阳能循环泵2 | PH-1501QH | 16台 | 28.00 | 14.00 |
| 热泵循环泵 | PH-2201QH | 64台 | 179.20 | 134.40 |
| 热水循环泵 | PH-751QH | 16台 | 14.40 | 7.20 |
| 补水/回水电磁阀 | DF-50～65 | 8套 | 1.60 | 1.60 |
| 合计 | 237.60 | 164.40 | ||
备注：①其它仪器仪表按0.2KW/套，耗电量2KW/h；②其中太阳能循环泵1、太阳能循环泵2及热水循环泵为一用一备，实际运行的耗电量计算一半；热泵循环泵为三用一备，实际运行的耗电量计算3/4。
计算小时耗电量：164.40KW；
以每天运行8小时计，每天耗电量：1315.20KW·h
则年耗电量：480048.00KW·h
年运行费用P1 = 480048.00KW·h × 1.0元/ kW·h =480048.00元
2.1.2、空气源热泵年运行费用计算
全年太阳能保证率取0.46，所以需空气源热泵辅助加热量为9159841.97MJ × （1-0.46） = 4946314.66MJ，则全年电加热耗电量为4946314.66÷3.6 ÷4.0 = 343494.07kW·h。
每年耗电费用P2 = 343494.07kW·h × 1.0元/ kW·h = 343494.07元。
2.1.3、总年运行费用
年总耗电量：480048.00 KW·h + 343494.07 kW·h = 823542.07 kW·h；
年总耗电费用：823542.07 kW·h × 1.0元/ kW·h = 823542.07元；
15年总耗电费用：823542.07×15＝12353131.05（元）
备注：热泵平均能效取4.0，平均电价取1.0元/ kW·h。
2.2、其它常规能源能效与投入成本分析
2.2.1、常规能源的计算参数
各种燃料的当量热值分别为：
| 燃油：41310 kJ/kg | 天然气：35530 kJ/m³ |
| 电：3600 kJ/ Kwh | 工业煤：20900 kJ/kg |
2.2.2、常规能源的费用计算
1）完全使用燃油锅炉供给的运行费用预算（每年按365天计算）
每年耗油量为：9159841968kJ ÷（41310×80%）＝277167.82 kg
每年耗油费用：277167.82 kg×7.00元/kg＝1940174.71（元）
15年耗油费为：1940174.71×15＝29102620.68（元）
2）完全使用燃气锅炉供给的费用预算（每年按365天计算）
每年耗气量为：9159841968kJ÷（35530×85%）＝303301.01m³
每年燃气费用：303301.01m3×4.5元/ m³＝1364854.54（元）
15年燃气费为：1364854.54×15＝20472818.04（元）
3）完全使用燃煤锅炉供给的费用预算（每年按365天计算）
每年耗煤量为：9159841968kJ÷（20900×30%）＝1460899.82（kg）
每年燃煤费用：1460899.82×1.5元/ kg＝2191349.74（元）
15年耗煤费为：2191349.74×15＝32870246.04（元）
4）完全使用电锅炉供给的运行费用预算（每年按365天计算）
每年耗电量为：9159841968kJ ÷（3600×95%）＝2678316.36（Kwh）
每年电费为：2678316.36×1.00元＝2678316.36（元）
15年电费为：2678316.36×15＝40174745.40（元）
03 太阳能热水系统与各类常规能源投资分析对比表

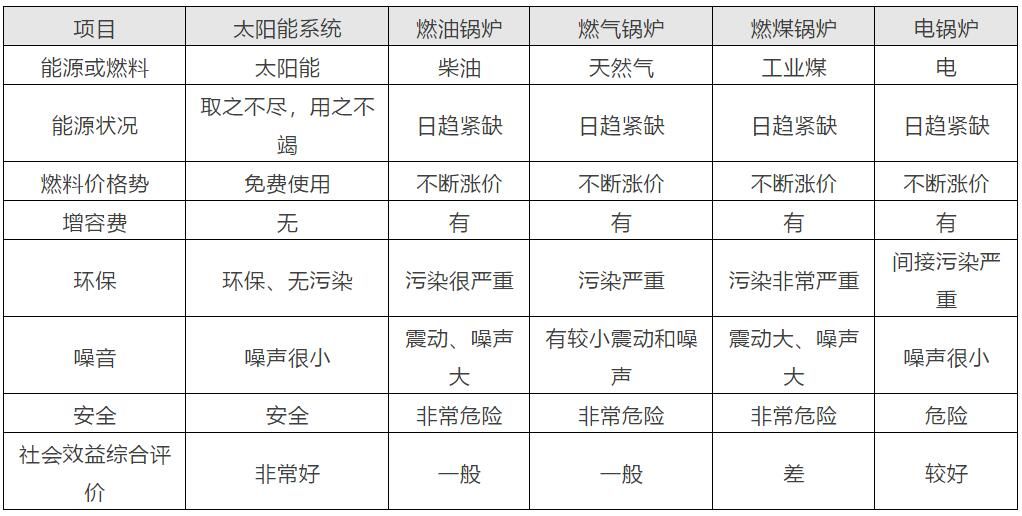

04 太阳能热水系统与常规能源社会效益对比
05 环境影响分析
汇总后得出：
