(1)外墙外保温系统

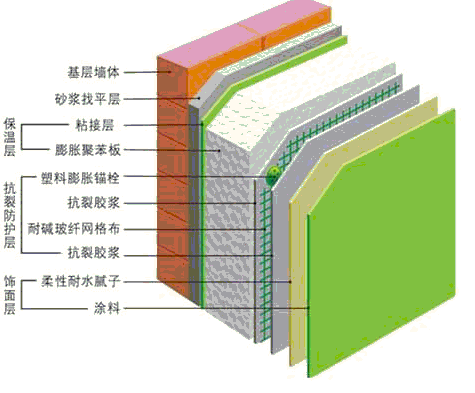

图1 外墙外保温系统 图2 外墙外保温系统
外墙外保温系统是将保温层设置于外墙外侧的保温形式。它具有适用范围广、消除建筑冷热桥、有利于室内装修、便于旧建筑物改造等优点,适合北方严寒寒冷地区应用。目前,外墙外保温系统的保温层材料包括:膨胀聚苯板(EPS)、挤塑聚苯板(XPS)、硬泡聚氨酯和胶粉聚苯颗粒。四种保温材料中,硬泡聚氨酯导热系数最低,保温隔热效果最好,在同样保温效果下,硬泡聚氨酯保温层厚约相当于膨胀聚苯板(EPS)的一半。硬泡聚氨酯混合胶粉聚苯颗粒外墙外保温系统的传热系数约为0.338W/㎡.k。
(2)玻璃幕墙
图3 Low-e镀膜双层中空玻璃幕墙
建筑外立面采用Low-e镀膜双层中空玻璃幕墙。其中,外层为普通玻璃,内层为Low-e镀膜玻璃,起到夏季隔热冬季保温的作用,传热系数约为1.4W/㎡.k。3)外窗、外门

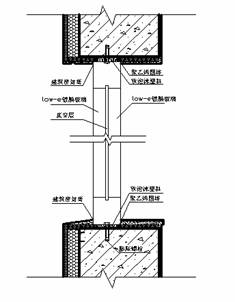

图4 断桥铝合金Low-e镀膜双层中空玻璃窗

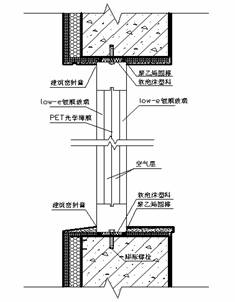

图5 断桥铝合金PET Low-e膜中空玻璃窗
常见建筑外窗有两种方式,北向采用断桥铝合金Low-e镀膜双层中空玻璃窗,传热系数约为1.2W/㎡.k,南向采用断桥铝合金PET Low-e膜中空玻璃窗,传热系数约为1W/㎡.k。外设门斗,减小冬季冷风侵入带来的热量损耗,并设空气幕。
(4)屋面

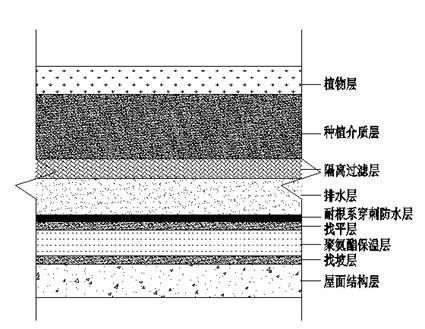

图6 种植屋面构造图
屋面采用种植屋面,提高绿化覆盖率、减轻热岛效应、改善生态环境、节约能源和净化空气。 夏季通过植物表面的蒸腾作用,可以有效减小屋面得热量。
