透明盖板
透明盖板是平板型集热器中覆盖集热板并由透明或半透明材料组成的板状部件，它的作用主要是保护集热板，使其不受灰尘及雨雪的侵蚀损坏，同时阻止集热板在温度升高后通过对流和辐射向周围环境散热。对透明盖板的技术要求主要有：
①太阳透射比高，透射率越高，投射到集热板上的太阳辐射越强，集热效率越高；
②红外透射比低．可以阻止集热板在温度升高后的热辐射，减小集热器辐射热损失；
③导热系数小，集热器工作时，集热板与透明盖板间的空气温度可达50
70℃，因此，透明盏板导热系数越小，散热损失就越小；
④冲击强度高，集热器使用中，在受到冰雹、碎石等外力撞击下，透明盖板不至于损坏；
⑤耐候性好．透明盖板在冷、热、光、雨、雪等各种气候条件下长期使用后，其透光、强度等性能应无明显变化。
1）透明板的材料
常用的透明盖板材料主要有普通平板玻璃、钢化玻璃、玻璃钢或者透明的纤维板等，目前国内使用最广泛的是平板玻璃。
平板玻璃
平板玻璃因其具有红外透射比低、导热系数小、时候性能好等特点，可以很好地满足集热器对透明盖板的要求．但是对平板玻璃来说，太阳辐射透射比和冲击强度是需要重视的问题。
平板玻璃中一般都含有三氧化二铁（Fe2O3）成分，而Fe2O3）会吸收波长范围集中在2µm以内的太阳辐射，且Fe2O3含量越高，吸收太阳辐射的比例越大．图3－3给出了不同Fe2O3含量下厚度为6mm的玻璃的单色透射比与波长的关系：
从图3－3可以看出，FeO含量为0.02％时，在太阳辐射能量集中的0.3~
2.5µm的长范围内，玻璃对太阳辐射的吸收可以忽略不计，单色透射比基本
保持不变，玻璃的太阳透射比很高；Fe2O3含量提高到0.1％时，玻璃对大阳
时的吸收开始明显，波长2µm以内的单色透射比下降，玻璃的透射比降低;
Fe2O3含量高达0.5%的情况下，玻璃对太阳辐射的吸收非常害，波长2µm
以内的单色透射比严重下降，玻璃的大阳透射比很低，从图中还可以看出，平板玻璃在波长2.5µm以上的单色透射比与Fe2O3的含量基本无关，并且都很小,所以具有红外透射比征的特点。

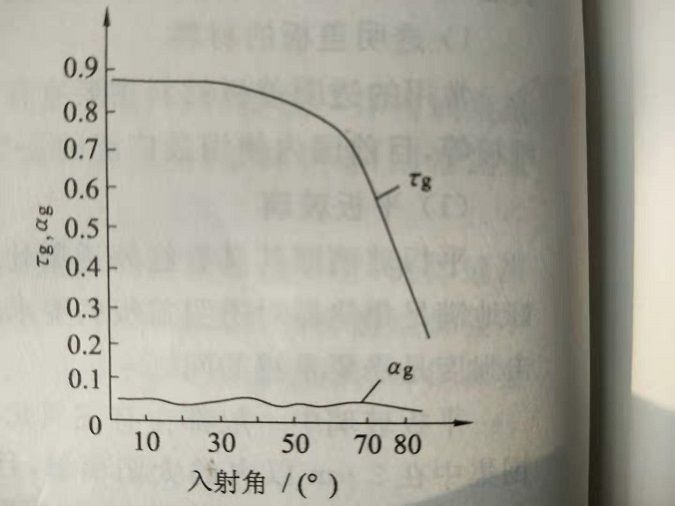

玻璃的透射比也因入射角不同面不同，入射角由0°变到60°左右时，透射比变化不大，当入射角大于60°时，透射比迅速降低，如图3-4所示。
普通平板玻璃的冲击强度低，易破，但只要经过钢化处理，就可以有足够的冲击强度。
